电线电缆知识全面总结
更新时间：2023-05-16 14:33:12
01、电线电缆中BV、BLV等符号含义这些符号都是电线的一些型号，B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线...
01、电线电缆中BV、BLV等符号含义
这些符号都是电线的一些型号，B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。绝缘电线又称为布电线。绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。V***是PVC聚氯乙烯，也***是（塑料）L***是铝芯的代码T***是铜芯的代码（一般省略不写）R***是(软)的意思，要做到软，***是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5和49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们***常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,***是2根BV线，再+一层白色的护套
02、什么是护套线
护套线是指带有护套层的单芯或多芯电线，带护套的较安全。说白了，我们***常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。护套线的可分为硬护套线和软护套线两种。根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。
03、YJV是什么电缆（YJV电缆含义）
【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯 J----交联 V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要定做电缆。【用途】适用于室内、电缆沟、管道、隧道等，也可埋在松散的土壤中，不能承受外力作用，一般为电路传输的主干道，额定电压为电力线路输配电用。【一般额定电压】（U0/U)0.6/1---26/35kv【使用特性】1.电缆导体的******额定温度为90°C，短路时（***长持续时间不超过5S），电缆导体的******温度不超过250°C。2.敷设电缆时的环境温度不应该低于0°C3.敷设时允许弯曲半径：单芯电缆不小于电缆外径的15倍；多芯电缆不小于电缆外径的10倍。
04、ＹＣ是什么电缆
YC橡套电缆全称重型通用橡套软电缆，是橡套线的一 种。YC电缆适用于交流额定电压450/750V以下家用电器、电动工具和各种移动式电器设备或轻型移动电气设备，或用于工地上临时施工用，能承受较大的机械外力作用。线芯的长期允许工作温度应不超过60℃。Y代表橡胶绝缘，C代表重型电缆。里面的护套也为橡胶绝缘，导体为铜丝。橡套电缆分为重型电缆（yc电缆）、中型电缆（yz电缆）及轻型电缆（YQ电缆）。好的YC电缆的绝缘层都是*********橡胶制作，导体则以良好导电性能的无氧铜杆为佳品。而目前市场的大部分产品均或多或少不能达到此种质量。YC电缆型号：YC电缆内主要为多芯电缆，常用的有2芯、3芯、4芯、5芯，铜芯的面积0.75到几十平方不等。

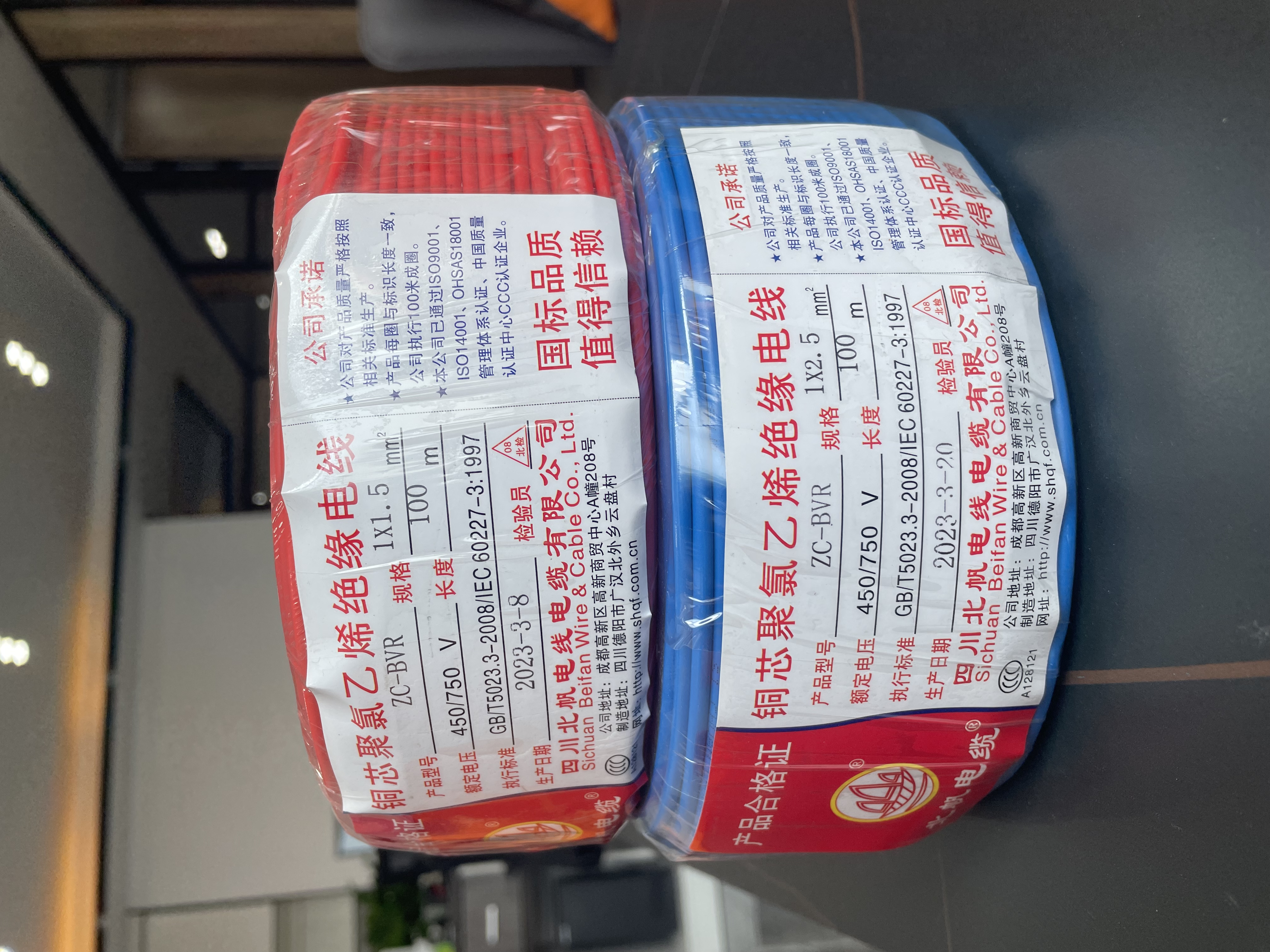

05、BV电线电缆知识
BV电缆线：是铜芯聚氯乙烯绝缘电线电缆，简称塑铜线，是电线电缆中***常用的一种线，也是我们日常生活中接触***多的一种线。导体材料：无氧铜绝缘材料：PVC颜色：黑，黄，蓝，红、棕、白等工作温度：60度，70度，95度额定电压：450/750V敷设电缆（线）时环境温度不低于零下15度。电缆允许弯曲半径：电缆外径（D）小于25mm者不小于4D；电缆外径（D）为25mm者及以上应不小于6D。成品电缆（线）及电缆线芯须经工频火花耐压试验。电缆（线）的标志须按GB6995标准执行，标志应清晰、耐擦。国标bv电线电缆用于交流额定电压450/750V及以下或直流电压1000V及以下的电器装置、仪表、装修、电信设备、动力照明和线路，可明敷或暗敷。产品标准：GB5023.3-1997 JB8734-98 符合IEC CCC标准，国标bv电缆生产合格证必须印有3C认证标志。
06、ＷＤＺＲ-ＢＹＪ是什么意思
BYJ：铜芯交联聚乙烯绝缘布电线450/750VWDZR-BYJ：铜芯阻燃无卤低烟交联聚乙烯绝缘布电线450/750V产品用途：本产品适用于额定电压450/750V及以下建筑、电器、开关等动力装置固定布线。
07、电缆型号含义解答
1.通用电缆符号解答：
R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯（聚氯乙烯绝缘或聚氯乙烯护套）
B－平型（扁形）
S－双绞型。
A－镀锡或镀银
F－耐高温
P－编织屏蔽
P2－铜带屏蔽
P22－钢带铠装
Y—预制型
ZR—阻燃型
NH—耐火型
WDZ—无卤低烟阻燃型
WDN—无卤低烟耐火型
2、通用各种字母代表的含义：
A:(聚)胺(脂),安(装),铝塑料护套(Alpeth)
B:扁,半,编(织),泵,布,(聚)苯(乙烯),
3、电缆常识：电缆通常分为电力电缆和控制电缆两种。
电缆通用符号表示的含义：
〔1〕ZR－阻燃，NH－耐火，ZA(IA)－本安
〔2〕用途
K－控制电缆
P－信号电缆
DJ－计算机电缆
〔3〕绝缘层
V－聚氯乙烯
Y－聚乙烯
YJ－交联聚乙烯
〔4〕导体。T－铜芯缺省表示，L－铝芯。
〔5〕内护层(护套)
V－聚氯乙烯
Y－聚乙烯
Q－铅包
L－铝包
H－橡胶
HF－非燃性橡胶
LW－皱纹铝套
F－氯丁胶
N－丁晴橡皮护套
