电线电缆上的3+2芯和4+1芯是什么意思？两者有哪些区别？
更新时间：2023-05-18 10:35:40
提起电线和电缆，想必大部分电气设计人员都非常熟悉了。但是如果说到电线电缆3+2芯和4+1芯的含义及区别，可能很多电气设计人员都云里雾里的...
提起电线和电缆，想必大部分电气设计人员都非常熟悉了。但是如果说到电线电缆3+2芯和4+1芯的含义及区别，可能很多电气设计人员都云里雾里的，特别是对于一些电气设计新手更是一问三不知了。我们都知道“电线”和“电缆”并没有严格的界限。通常将额定电压低、芯数少、产品直径小、结构简单的产品称为电线；没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。电线电缆中有单芯和多芯之分，不了解的电气设计人员都会有这样的疑问，3+2芯和4+1芯，看着都是5芯，那么电线电缆上的3+2芯和4+1芯具体是什么意思？两者又有哪些区别呢？下面本文简明扼要地给大家介绍一下，看文章希望能给广大电气设计人员加深对电线电缆3+2和4+1芯的了解。
01、 电线和电缆的区别：

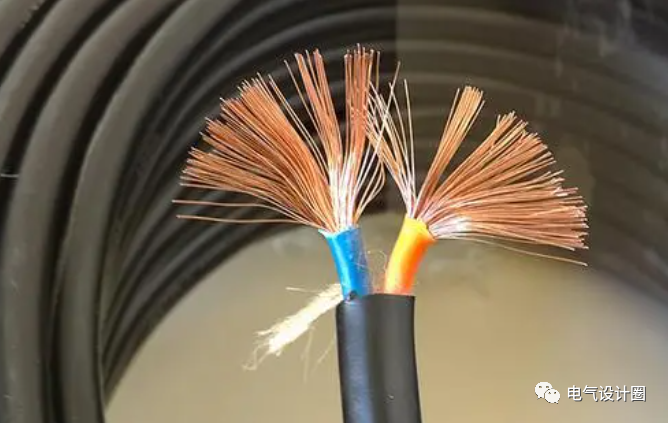

※ 电线是由一根或几根柔软的导线组成，外面包以轻软的护层；
※ 电缆是由一根或几根绝缘包导线组成，外面再包以金属或橡皮制的坚韧外层。
02、 电线电缆上的3+2和4+1表示的含义：

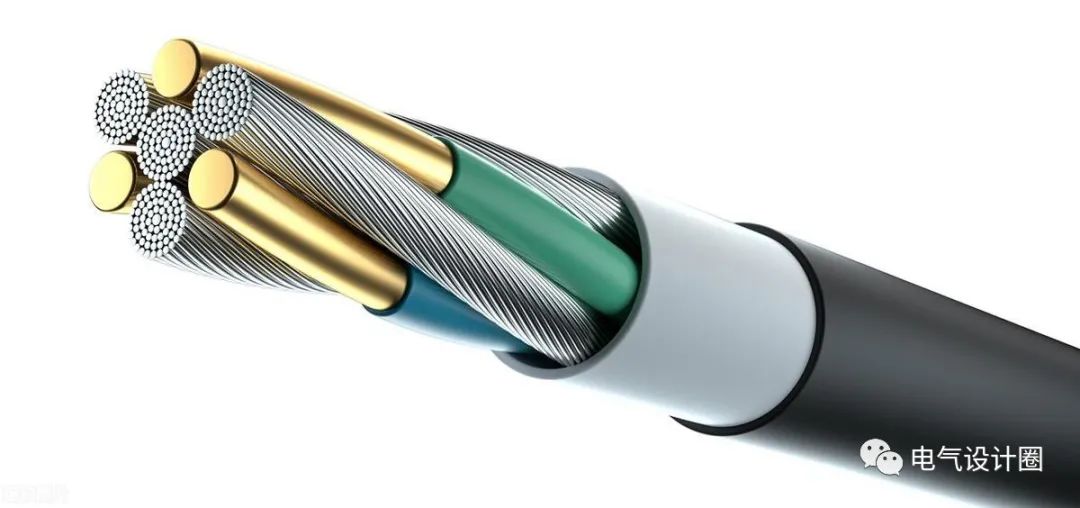

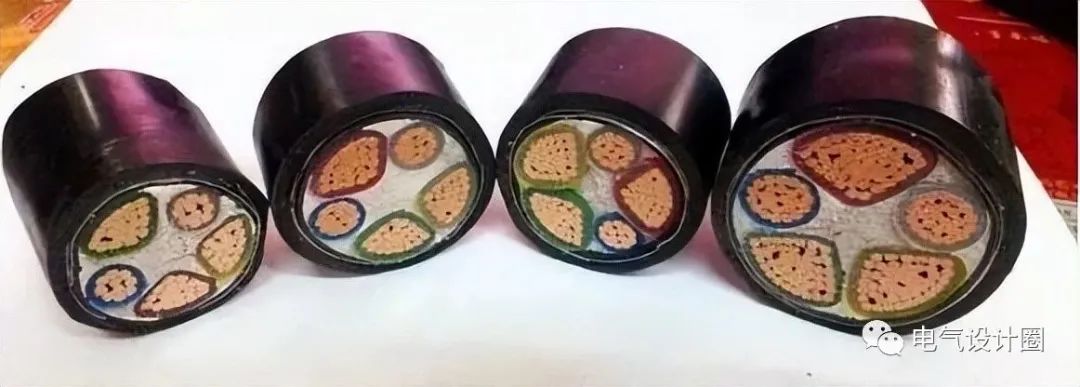

※ 电线电缆上的3+2和4+1表示一根电缆线的芯数，一根电缆里面有相互绝缘的2条或3条、3+2条、4+1条线、5条线，分别叫2芯或3芯、3+2芯、4+1芯、5等芯线。
03、举例解析（YJV为例）：
※ 下面以电力电缆YJV为例。
（1）YJV 3+2芯
◆ 3+2电缆的3***是三根相线（L1，L2，L3相线，这三条线直径******）线的直径一样大，2***是零线和和PE线，一条线用于接零线（N中性线，这条直径相对L1，L2，L3小）、一条线用于接接地线（PE接地保护线，这条直径相对L1，L2，L3也小）。

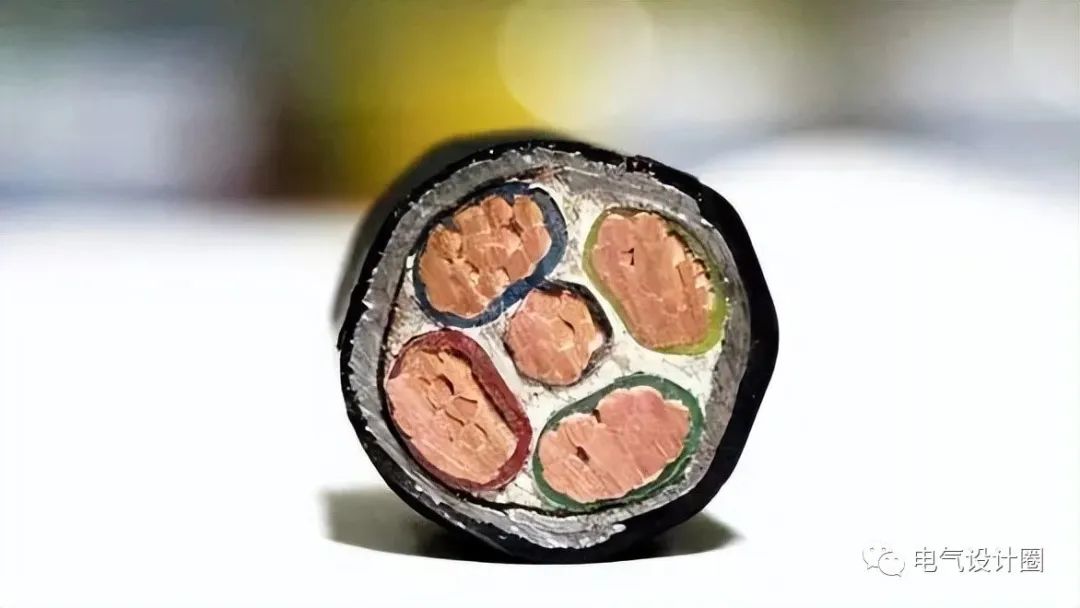

（2）YJV 4+1芯
◆ 4+1电缆的4***是三根相线和零线的直径一样大，1***是PE接地线单独是一个直径；4+1 ***是一条电缆由4条线，其中一条线用于接火线（L1相线），一条线用于接零线（N中性线），一条线用于接接地线（PE接地保护线）也行。
